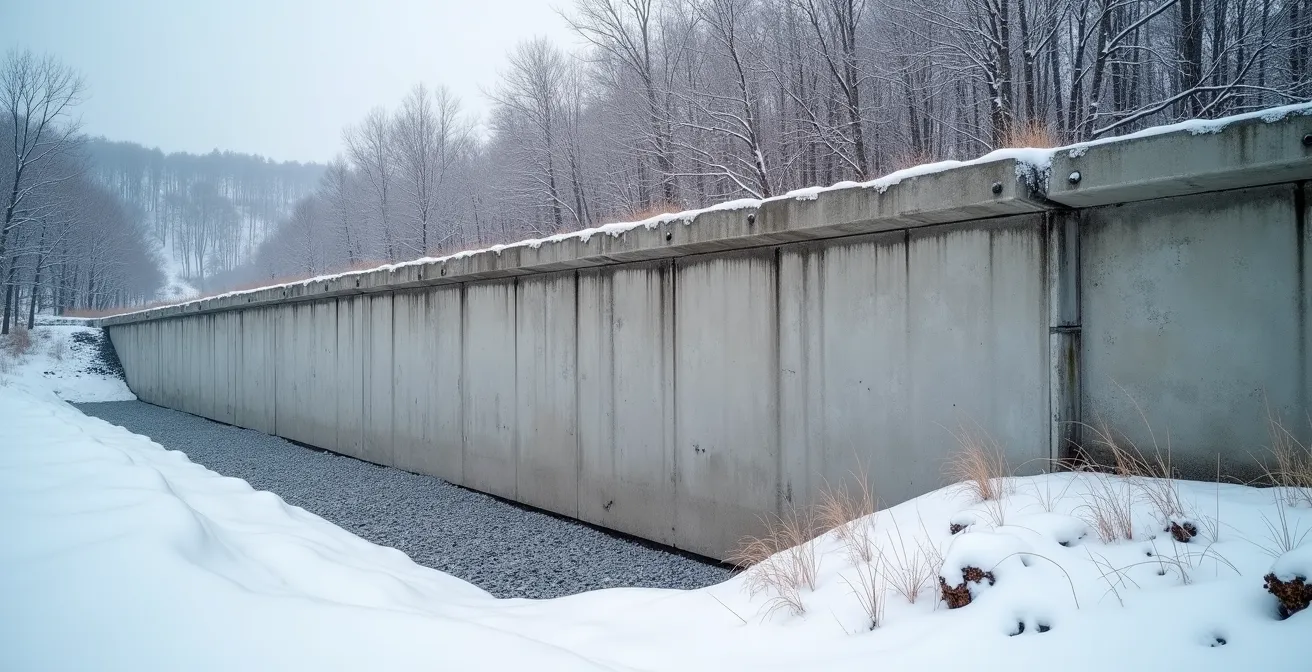

Comment assurer qu’un mur de soutènement résiste 50 ans aux pressions du gel hivernal ?

Pour un ingénieur civil ou un propriétaire d’immeuble au Canada, l’arrivée de l’hiver n’annonce pas seulement le froid, mais le début d’un cycle d’assaut implacable contre chaque fondation, balcon et mur de soutènement. La question n’est pas de savoir si une structure est assez « forte », mais si elle est assez « intelligente » pour survivre. Trop souvent, l’approche consiste à surdimensionner les matériaux, en pensant qu’une plus grande masse de béton résoudra le problème. C’est une erreur fondamentale qui mène à des réparations coûteuses et récurrentes. La véritable bataille ne se joue pas contre la force brute du gel, mais contre son agent infiltrant : l’eau.

L’expérience d’artisans chevronnés le confirme. Comme le résume un maçon d’expérience, la clé est de voir au-delà du visible :

Un mur de soutènement, ce n’est pas un simple mur en parpaings qu’on monte comme une clôture ! Le vrai secret, c’est de gérer la poussée des terres et l’évacuation de l’eau. J’ai vu des clients qui pensaient qu’un mur béton ferraillé suffirait, mais au bout de quelques hivers, des fissures et des déformations sont apparues parce qu’il n’y avait ni drainage, ni barbacanes.

– Témoignage d’un maçon d’expérience

La clé de la durabilité n’est donc pas la résistance passive, mais une gestion hydrothermique active. Cet article abandonne les conseils de surface pour adopter une approche de diagnostic structurel. Nous allons analyser une série de pathologies, des fissures en escalier aux ventres de bœuf, non pas comme des problèmes isolés, mais comme les symptômes interconnectés d’une défaillance systémique face au cycle gel-dégel. L’objectif est de vous doter d’une méthodologie pour assurer une pérennité réelle, bien au-delà des solutions temporaires.

Cet article se penche sur les pathologies structurelles les plus critiques dans le contexte canadien. Nous explorerons comment diagnostiquer, réparer et, surtout, prévenir les défaillances en adoptant une vision systémique de la durabilité des bâtiments.

Pourquoi cette fissure en escalier sur votre brique signale un problème urgent de fondation ?

Une fissure en escalier dans un parement de brique n’est jamais une simple imperfection esthétique. C’est le signal d’alarme d’un mouvement différentiel des fondations, un problème dont la cause la plus fréquente au Canada est la pression exercée par le cycle de gel et de dégel. L’eau s’infiltre dans le sol, gèle, prend de l’expansion et exerce une force colossale (pression cryostatique) sur les semelles de fondation. Lorsque ce mouvement n’est pas uniforme, la structure se tord, et la maçonnerie, rigide, se rompt en suivant les joints de mortier. Ignorer ce symptôme, c’est s’exposer à des dommages structurels majeurs et coûteux. En effet, selon le Conseil national de recherches du Canada, les dommages causés par le gel aux infrastructures représentent des milliards de dollars chaque année.

Le diagnostic de la cause racine est donc impératif avant d’envisager toute réparation. Boucher la fissure sans traiter le mouvement du sol est une perte de temps et d’argent ; elle réapparaîtra au prochain hiver. Il faut déterminer si le problème vient d’un drainage inadéquat, d’un sol argileux particulièrement gélif, ou d’une fondation qui n’est pas descendue sous la ligne de gel. Seul un diagnostic différentiel rigoureux permet d’orienter vers la bonne solution, qu’il s’agisse d’améliorer le drainage périphérique, d’imperméabiliser les fondations ou, dans les cas plus sévères, de stabiliser la structure avec des pieux.

La compréhension de ce symptôme est la première étape vers une vision globale de la santé de votre bâtiment.

Comment ajouter un étage complet sans compromettre les fondations d’origine de 1950 ?

Ajouter un étage à une construction datant des années 1950 est un projet complexe qui met en jeu l’intégrité même du bâtiment. Les fondations de cette époque n’ont pas été conçues pour supporter les charges supplémentaires d’un ajout vertical majeur. Comme le souligne une analyse des pratiques de construction au Québec, les fondations résidentielles construites avant 1960 suivaient des normes nettement moins strictes qu’aujourd’hui. Les exigences actuelles du Code de construction du Québec imposent une profondeur minimale de 1,2 à 1,5 mètre pour que la semelle soit sous la ligne de gel, et l’utilisation de béton armé d’une résistance spécifiée, des standards souvent absents à l’époque.

Tenter un tel projet sans une étude et un renforcement adéquats des fondations existantes est une garantie de désastre. L’augmentation de la charge permanente (le poids du nouvel étage) et des charges vives (neige, occupants) peut entraîner un affaissement différentiel, des fissures majeures dans la structure existante et, dans le pire des cas, une défaillance structurelle. L’intervention d’un ingénieur en structure est donc non négociable. Son rôle est d’analyser la capacité portante du sol et des fondations actuelles pour ensuite concevoir une solution de renforcement.

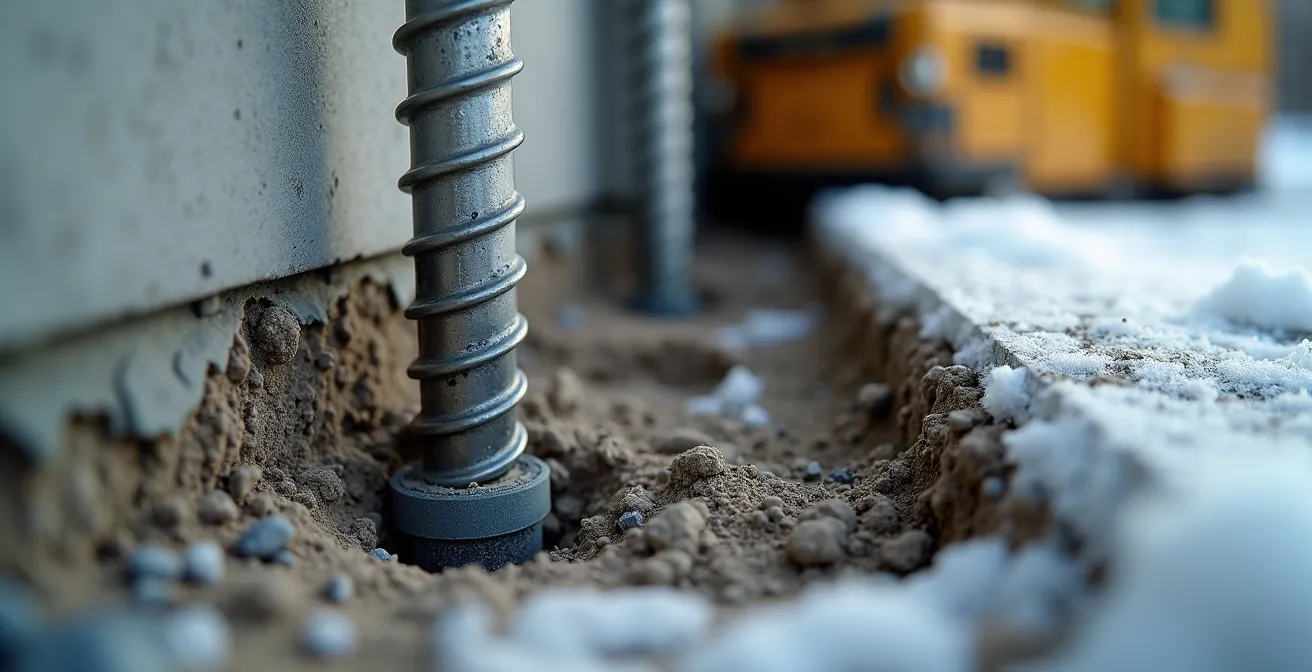

Ce paragraphe introduit un concept complexe. Pour bien le comprendre, il est utile de visualiser ses composants principaux. L’illustration ci-dessous décompose ce processus.

La solution la plus courante et la plus fiable est l’installation de pieux ou de micropieux sous les fondations existantes. Ces éléments sont enfoncés hydrauliquement jusqu’à atteindre une couche de sol stable (le « refus ») ou le roc, transférant ainsi les nouvelles charges en profondeur, bien en dessous de la zone sensible au gel et à la faible capacité portante. Cette technique permet de créer une nouvelle « super-fondation » capable de supporter l’ensemble du bâtiment, ancien et nouveau, en toute sécurité.

Ce renforcement garantit que le rêve d’un espace additionnel ne se transforme pas en cauchemar structurel.

Poutres d’acier ou LVL : quelle portée maximale pour un concept à aire ouverte de 25 pieds ?

La création d’un espace à aire ouverte de 25 pieds (environ 7,6 mètres) implique l’élimination d’un ou plusieurs murs porteurs, une décision qui a des conséquences directes sur la répartition des charges de l’étage supérieur et du toit. Le choix de la poutre de remplacement est donc un calcul critique qui doit balancer la performance structurelle, le coût, l’intégration architecturale et la performance thermique. Les deux principaux concurrents sur le marché canadien pour de telles portées sont la poutre d’acier (profilé en I ou HSS) et la poutre en bois d’ingénierie de type LVL (Laminated Veneer Lumber).

Structurellement, l’acier offre une rigidité et une capacité de portée supérieures. Pour une ouverture de 25 pieds, une poutre d’acier sera généralement moins haute qu’une poutre LVL équivalente, ce qui facilite son intégration dans le plénum du plafond sans créer de retombée visible. Cependant, l’acier est un excellent conducteur thermique, créant un pont thermique majeur s’il traverse l’enveloppe du bâtiment. Ce défaut doit être méticuleusement traité avec des bris thermiques pour éviter la condensation et les pertes de chaleur, un enjeu crucial dans le climat canadien. Le LVL, composé de fines couches de bois collées, offre une meilleure performance isolante intrinsèque, mais pour une portée de 25 pieds, il nécessitera souvent d’être assemblé en plusieurs plis ou d’avoir une hauteur plus importante, ce qui peut poser des contraintes architecturales.

Le tableau suivant, basé sur des données techniques pour le marché de la construction au Canada, résume les principaux points de décision. Comme le montre une analyse comparative de l’APCHQ, le choix dépend d’une hiérarchisation des priorités du projet.

En fin de compte, la décision doit être validée par un ingénieur en structure qui calculera les charges exactes et spécifiera la dimension précise de la poutre, garantissant ainsi la sécurité et la conformité de l’aménagement.

Le danger invisible des armatures rouillées qui menace la sécurité de votre balcon en porte-à-faux

Les balcons en béton en porte-à-faux, omniprésents dans le paysage urbain canadien, cachent une menace silencieuse et progressive : la corrosion des aciers d’armature. Ce phénomène, exacerbé par notre climat, est une véritable bombe à retardement pour la sécurité des occupants. Le processus est insidieux : de microfissures dans le béton, souvent invisibles à l’œil nu, permettent à l’eau et aux agents agressifs de s’infiltrer. Au Canada, l’ennemi numéro un est le chlorure provenant des sels de déglaçage utilisés en hiver sur les routes et les trottoirs, qui est ensuite transporté sur les balcons par les chaussures ou les véhicules.

Une fois en contact avec l’acier d’armature, les chlorures détruisent la couche protectrice passive de l’acier et accélèrent massivement la corrosion. Selon la Garantie de construction résidentielle (GCR), la corrosion des armatures dans le béton est jusqu’à 10 fois plus rapide en présence de sels de déglaçage. En rouillant, l’acier peut prendre jusqu’à six fois son volume initial. Cette expansion interne crée une pression énorme qui fait éclater le béton de l’intérieur (un phénomène appelé « éclatement » ou « spalling »), exposant davantage l’armature et accélérant encore plus sa dégradation. Un balcon en porte-à-faux dépend entièrement de la résistance en traction de ses armatures supérieures pour soutenir son propre poids et celui des usagers. Une armature corrodée perd sa section et sa capacité portante, menant potentiellement à un effondrement soudain et catastrophique.

L’inspection visuelle régulière est la première ligne de défense, mais elle ne suffit pas. Il faut rechercher activement les signes avant-coureurs :

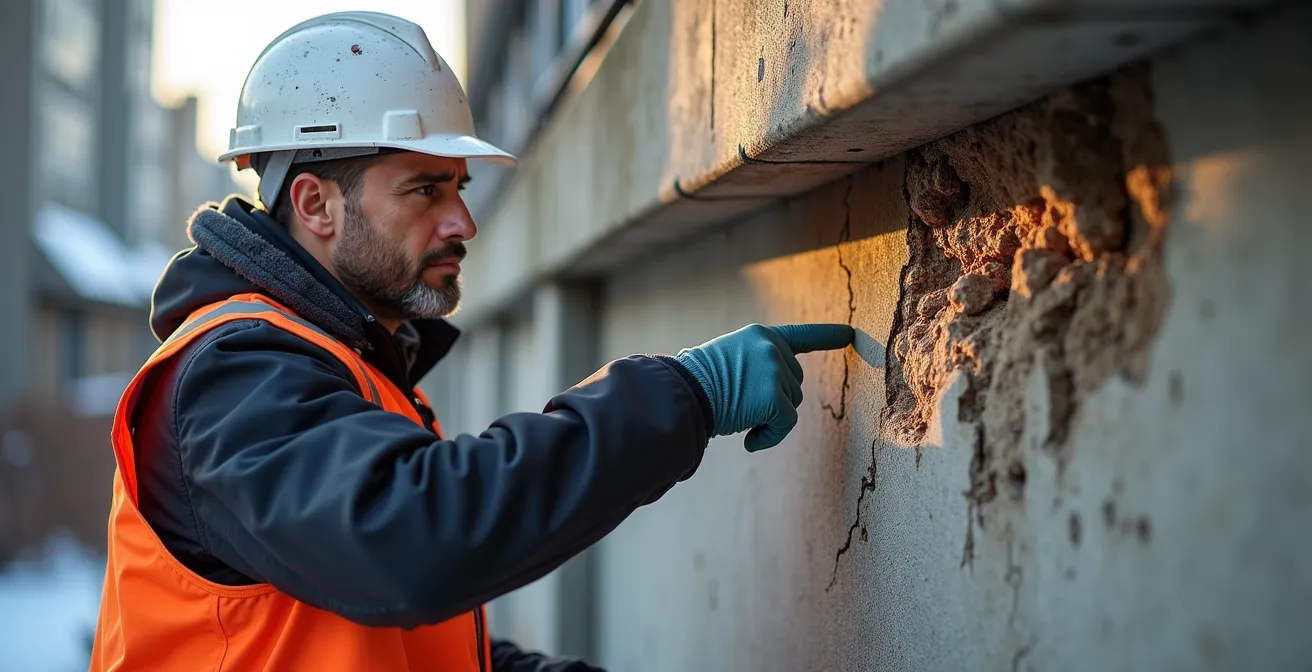

Les signes d’alerte incluent les fissures fines parallèles aux bords du balcon, les taches de rouille suintant à travers le béton, l’efflorescence, et bien sûr, tout signe d’éclatement du béton. Une gestion proactive inclut un nettoyage régulier pour enlever les sels, le maintien de l’étanchéité des surfaces et des joints, et une inspection professionnelle approfondie dès l’apparition du moindre doute.

Ignorer ces signes, c’est jouer avec la sécurité des personnes. La réparation est complexe et coûteuse, impliquant de retirer le béton endommagé, de traiter ou remplacer l’acier corrodé et de reconstituer la section avec un mortier de réparation spécialisé.

À quelle fréquence faire inspecter un stationnement souterrain pour éviter un effondrement partiel ?

Les stationnements souterrains en béton sont des structures particulièrement vulnérables dans le contexte climatique canadien. Ils sont soumis à un assaut constant et combiné : les charges cycliques des véhicules, l’infiltration d’eau chargée de sels de déglaçage et les cycles de gel-dégel. Cette combinaison crée un environnement extrêmement corrosif qui accélère la dégradation du béton et des armatures, pouvant mener à des défaillances locales (chutes de béton) ou, dans les cas extrêmes, à un effondrement partiel. La question n’est donc pas de savoir s’il faut inspecter, mais à quelle fréquence et avec quel niveau de rigueur.

La fréquence des inspections doit suivre un calendrier progressif, basé sur l’âge de la structure et son niveau d’exposition. Une loi comme la loi 122 au Québec a d’ailleurs rendu obligatoire l’inspection périodique par des professionnels pour les façades et les parcs de stationnement étagés. Une approche proactive, recommandée par les organismes de normalisation comme le Conseil canadien des normes, permet de détecter les problèmes à un stade précoce, où les réparations sont moins coûteuses et la sécurité n’est pas encore compromise. Le suivi de l’évolution des dégradations est plus important qu’une simple photo à un instant T.

Un calendrier d’inspection rigoureux est la clé de la gestion des risques. Voici un modèle basé sur les meilleures pratiques pour les climats nordiques :

• 0-10 ans : Une inspection visuelle détaillée annuelle est suffisante pour les nouvelles structures, en se concentrant sur l’apparition de fissures ou de problèmes de drainage.
• 10-20 ans : La fréquence passe à une inspection approfondie par un technicien qualifié tous les 3 ans, avec un suivi annuel visuel par le gestionnaire de l’immeuble.
• 20-30 ans : Une inspection complète par un ingénieur en structure devient nécessaire tous les 2 ans. C’est à cet âge que les pathologies sérieuses commencent souvent à se manifester.
• 30+ ans : L’inspection par un ingénieur doit devenir annuelle, potentiellement complétée par des essais non destructifs (comme le radar à pénétration de sol) pour évaluer l’état de la corrosion des armatures internes.
• Zones critiques : Les joints de dilatation, les drains de plancher et les zones sous les rampes d’accès doivent faire l’objet d’une vérification systématique après chaque hiver, peu importe l’âge de la structure.

Ce programme d’entretien préventif n’est pas une dépense, mais un investissement essentiel pour garantir la sécurité des usagers et la pérennité de l’actif immobilier.

Comment savoir si vos fondations nécessitent des pieux hydrauliques pour stopper l’affaissement ?

L’installation de pieux hydrauliques est une intervention lourde, mais souvent indispensable lorsque les fondations d’un bâtiment montrent des signes d’affaissement structurel. Contrairement au soulèvement par le gel, l’affaissement est un mouvement vers le bas, qui se produit lorsque le sol sous les fondations n’a plus la capacité portante suffisante pour supporter le poids du bâtiment. Les symptômes sont similaires à ceux du gel (fissures dans les fondations et les murs de briques, portes et fenêtres qui coincent), mais la cause et la solution sont radicalement différentes. Il est donc crucial de poser le bon diagnostic.

Le besoin de pieux hydrauliques est généralement confirmé par plusieurs indicateurs clés. Le premier est la nature du sol. Dans certaines régions de l’Est du Canada, par exemple, la présence d’argile de Leda (ou argile sensible) est un facteur de risque majeur. Ce type d’argile perd une grande partie de sa résistance lorsqu’elle est remaniée ou lorsque sa teneur en eau change drastiquement, ce qui peut provoquer des affaissements soudains. Un autre indicateur est l’évolution des fissures : une fissure d’affaissement a tendance à s’élargir vers le haut et à s’aggraver pendant les périodes de sécheresse, lorsque le sol argileux se contracte.

La décision finale d’installer des pieux doit reposer sur l’avis d’un ingénieur en structure après une analyse géotechnique. Les pieux hydrauliques, en acier galvanisé pour résister à la corrosion, sont enfoncés section par section sous la semelle de fondation existante. La machinerie hydraulique les pousse dans le sol jusqu’à ce qu’ils atteignent une profondeur où la résistance du sol est suffisante pour supporter les charges calculées (le « refus »), ou jusqu’au socle rocheux. Des supports sont alors fixés à la fondation, transférant le poids du bâtiment sur les pieux et stoppant définitivement l’affaissement. Dans certains cas, il est même possible de redresser la structure pour corriger une partie du mouvement déjà survenu. C’est une solution permanente qui s’attaque à la racine du problème en créant une nouvelle fondation profonde et stable.

Opter pour des pieux n’est pas un aveu d’échec, mais la reconnaissance d’une inadéquation entre la structure initiale et les conditions réelles du sol, et le choix d’une solution d’ingénierie durable.

Comment réparer un ventre de bœuf sur une façade sans reconstruire le mur au complet ?

Un « ventre de bœuf » est une déformation alarmante : un gonflement vers l’extérieur d’un mur de maçonnerie, signalant que le parement de brique se désolidarise de la structure porteuse du bâtiment. Cette pathologie est particulièrement dangereuse car elle peut précéder un effondrement partiel ou complet du mur de briques, posant un risque grave pour la sécurité publique. La cause principale est presque toujours une défaillance des attaches de maçonnerie, ces petites pièces métalliques qui ancrent le mur de briques au mur structurel (en bois ou en blocs de béton) tout en laissant un espace d’air pour le drainage.

Avec le temps, et surtout dans un environnement humide favorisé par un drainage déficient, ces attaches métalliques peuvent se corroder jusqu’à la rupture. Sans ce lien mécanique, le mur de briques devient instable et commence à fléchir sous son propre poids et sous l’effet des cycles de gel-dégel. Une reconstruction complète est une solution extrêmement coûteuse et disruptive. Heureusement, des techniques de réparation modernes permettent souvent de stabiliser le mur sans le démolir. La solution la plus éprouvée est l’installation de nouveaux ancrages hélicoïdaux de réparation. Ces ancrages en acier inoxydable sont vissés à travers le mur de briques et solidement fixés dans la structure porteuse derrière. Ils agissent comme de nouvelles attaches, re-solidarisant le parement à l’ossature du bâtiment. L’efficacité de cette méthode est bien établie ; à titre d’exemple, l’entreprise québécoise Héneault Gosselin a complété avec succès plus de 40 000 projets de stabilisation, démontrant la fiabilité de cette approche.

Parallèlement à la stabilisation mécanique, il est crucial de s’attaquer aux causes de la dégradation, notamment l’humidité. Cela implique souvent de reprendre le jointoiement avec un mortier approprié. Comme le spécifie une norme canadienne, le choix du mortier est un facteur clé de la durabilité :

Un mortier riche en chaux résistera vraisemblablement mieux à la pénétration de l’eau et diminue le risque de fissuration

– CSA A 179-14, Norme canadienne sur les mortiers de maçonnerie

L’installation est rapide, beaucoup moins invasive qu’une reconstruction, et rétablit la sécurité et l’intégrité structurelle de la façade pour de nombreuses années.

Comment établir un carnet d’entretien préventif pour un immeuble de 20 ans ?

Atteindre le cap des 20 ans pour un immeuble marque une transition critique. La période de « jeunesse » de la structure est terminée, et les composants commencent à entrer dans la phase de mi-vie où les dégradations s’accélèrent si elles ne sont pas gérées. Établir un carnet d’entretien préventif n’est plus une option, mais une nécessité pour maîtriser les coûts, assurer la sécurité et préserver la valeur de l’actif. Ce document doit être un outil vivant, basé sur un calendrier d’inspections systématiques et adapté spécifiquement aux rigueurs du climat canadien. Il s’agit de passer d’un mode réactif (« réparer quand ça casse ») à un mode proactif (« intervenir avant que ça ne casse »).

Le carnet doit détailler un programme d’inspections et d’interventions basé sur la saisonnalité, car le climat canadien dicte le rythme des dégradations. Un plan d’action saisonnier efficace ressemblerait à ceci :

• Pré-hiver (automne) : Inspection et calfeutrage de toutes les fissures sur les façades et les fondations, nettoyage complet des drains et gouttières, protection des robinets extérieurs. C’est l’étape de « fermeture » de l’enveloppe.
• Post-hiver (printemps) : Inspection détaillée de tous les dommages potentiels causés par le gel sur la maçonnerie, le béton (balcons, trottoirs, stationnement), et les scellants. C’est l’étape de « diagnostic » des blessures de l’hiver.
• Été : Période allouée pour les réparations majeures identifiées au printemps (maçonnerie, béton, toiture), l’application de nouveaux scellants et la préparation des surfaces pour le prochain cycle.

Ce calendrier doit être complété par une compréhension réaliste de la durée de vie des matériaux dans nos conditions. Les durées de vie théoriques fournies par les manufacturiers sont souvent optimistes. Un carnet d’entretien efficace doit se baser sur la durée de vie réelle observée au Canada.

Le tableau suivant, issu de données du Conseil national de recherches du Canada, illustre l’impact de notre climat sur certains composants clés. L’intégration de ces données dans la planification budgétaire permet d’anticiper les remplacements majeurs.

En documentant chaque inspection avec des photos datées et des rapports détaillés, le gestionnaire ou le propriétaire se dote d’un historique inestimable qui permet de suivre l’évolution des pathologies et de prendre des décisions éclairées, transformant l’entretien d’un centre de coût imprévisible en un investissement stratégique et contrôlé.
