Comment concevoir une charpente « avancée » pour réduire les ponts thermiques de 20% ?

Pour tout charpentier ou concepteur, il n’y a rien de plus frustrant qu’une structure parfaitement montée, minée par des détails invisibles. Des ponts thermiques qui sapent l’efficacité énergétique, des craquements dans le gypse qui apparaissent six mois après la livraison, ou un test d’infiltrométrie qui échoue malgré une isolation que l’on pensait parfaite. Ces problèmes ne sont que les symptômes d’une cause plus profonde, souvent ancrée dans les décisions prises au moment même de la conception de l’ossature.

La réponse courante est de parler d’épaisseur d’isolant, de membranes pare-air ou de calfeutrage. Ces éléments sont essentiels, mais ils agissent en surface. Ils corrigent ou protègent une structure, mais ne l’optimisent pas fondamentalement. Et si la véritable clé de la haute performance ne résidait pas dans ce que l’on ajoute à la charpente, mais dans la manière même de la concevoir ? C’est le principe de la charpente avancée : penser la structure non comme un simple squelette, mais comme la première ligne de défense active contre les failles thermiques et structurelles.

Cet angle directeur, que nous appellerons « l’intelligence constructive », transforme chaque choix – du type de poutrelle à l’ordre de levage des murs – en une décision stratégique pour la performance globale. Il s’agit de passer d’une logique de construction à une logique de système structurel intégré. Cet article explore huit questions critiques que tout professionnel devrait se poser pour maîtriser cette approche et livrer des bâtiments qui performent non seulement sur papier, mais aussi dans la réalité, décennie après décennie.

Pour naviguer efficacement à travers ces concepts clés, ce guide est structuré autour des points de décision les plus critiques de votre projet. Chaque section aborde une problématique précise et fournit des solutions techniques concrètes, directement applicables sur vos chantiers au Canada.

Poutrelles en I ou ajourées : laquelle facilite le passage de la mécanique au plafond ?

Le choix des solives de plancher est l’une des premières décisions structurelles, mais ses implications dépassent de loin la simple capacité portante. C’est un arbitrage fondamental entre la performance thermique et la facilité d’intégration des systèmes mécaniques (ventilation, plomberie, électricité). Les poutrelles en I, avec leur âme mince en panneau de copeaux orientés (OSB), sont conçues pour minimiser les ponts thermiques. En effet, en réduisant la quantité de bois massif traversant l’épaisseur du plancher, on obtient une réduction des ponts thermiques de 30 à 50% par rapport à une solive en bois d’échantillon, un gain considérable pour l’enveloppe globale.

Cependant, leur âme pleine impose de percer des trous pour le passage des conduits, ce qui demande une planification rigoureuse et le respect strict des zones de perçage autorisées par le fabricant. À l’inverse, les poutrelles ajourées (ou « à treillis ») offrent une liberté quasi totale pour le passage des services. Cette conception permet d’intégrer la mécanique *dans* la structure du plancher plutôt qu’en dessous, éliminant ainsi le besoin de construire des soffites (caissons) complexes, qui sont toujours des points faibles en matière d’isolation et d’étanchéité à l’air. L’intelligence constructive consiste ici à évaluer la complexité de la mécanique prévue. Pour un design simple, la poutrelle en I offre un avantage thermique supérieur. Pour une maison avec une ventilation complexe ou des conduits de grand diamètre, la poutrelle ajourée simplifie radicalement l’installation et garantit une meilleure continuité de l’isolation.

Le choix optimal n’est donc pas universel. Il dépend d’une analyse en amont du projet :

• Pour une performance thermique maximale : privilégier les poutrelles en I et planifier minutieusement le tracé des conduits.
• Pour une intégration mécanique simplifiée : opter pour les poutrelles ajourées, qui évitent les perçages et la création de soffites.
• Le compromis efficace : utiliser les poutrelles ajourées permet souvent une installation plus rapide et plus propre, assurant une isolation continue en contact direct avec le pare-air, ce qui peut compenser leur légère infériorité thermique initiale.

Pourquoi vérifier le taux d’humidité du bois avant de fermer les murs évite les craquements et le gypse fissuré ?

Un chantier livré dans les temps est une priorité, mais fermer les murs trop rapidement sur une charpente humide est une erreur coûteuse. Le bois est un matériau hygroscopique : il absorbe et relâche l’humidité pour s’équilibrer avec son environnement. Si des éléments de charpente sont enfermés dans les murs avec un taux d’humidité trop élevé, ils vont inévitablement sécher au fil des mois, provoquant un retrait dimensionnel. Ce léger mouvement, invisible à l’œil nu, exerce une tension énorme sur les finitions rigides comme les plaques de plâtre (gypse), menant à l’apparition de fissures aux joints et aux coins, et à des craquements audibles qui alarment les propriétaires.

C’est un problème classique qui entache la réputation d’un constructeur. La solution est un acte de diagnostic préventif simple : la mesure du taux d’humidité du bois. Au Canada, les normes sont claires. Le Code de construction du Québec, par exemple, stipule que le bois de charpente ne doit pas avoir un taux d’humidité supérieur à 19% au moment d’être couvert. Le bois séché en usine (S-DRY ou KD) est généralement livré à ce taux ou en dessous, mais les conditions de stockage sur le chantier (pluie, neige, forte humidité ambiante) peuvent rapidement faire grimper ce chiffre.

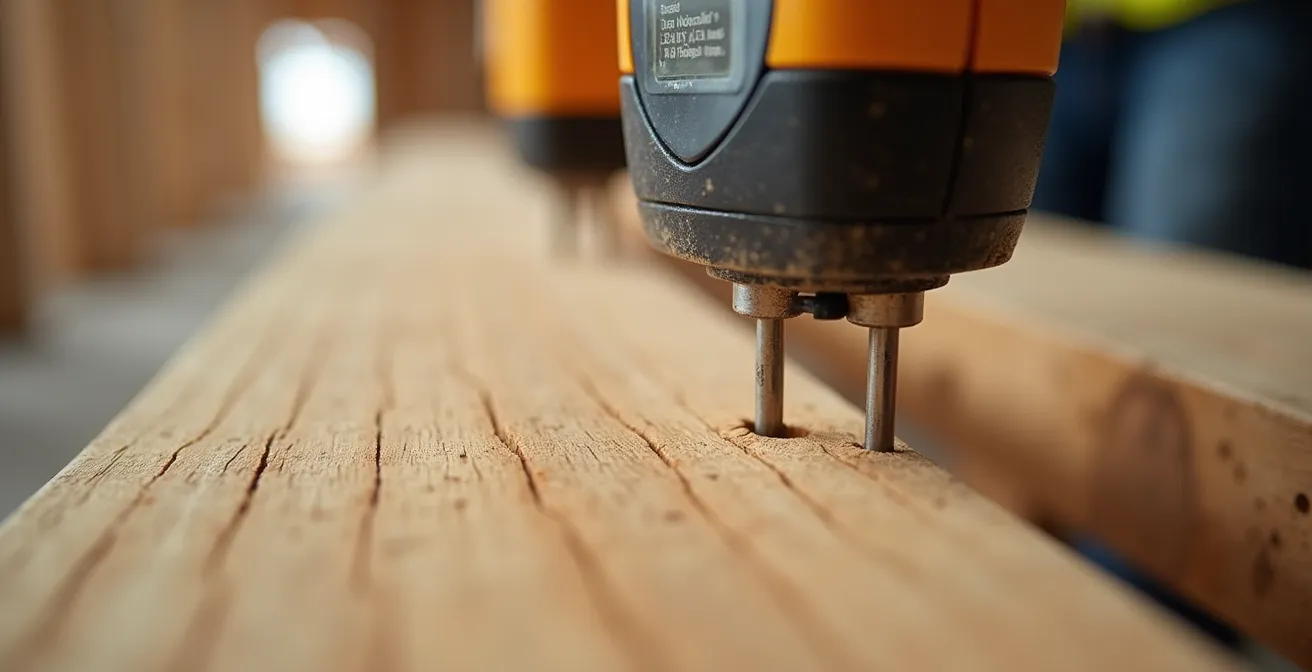

L’utilisation d’un humidimètre à pointes, comme visible sur l’image, est une procédure non destructive et rapide qui devrait être systématique avant de poser l’isolant et le pare-vapeur. Cet outil simple fournit une donnée objective qui guide la décision de fermer les murs. Si le taux dépasse 19%, il est impératif de laisser la structure sécher, en la protégeant des intempéries et en favorisant la ventilation. Cet investissement en temps est minime comparé aux coûts et aux maux de tête liés à la réparation de finitions fissurées quelques mois après la livraison.

Toit usiné ou charpente traditionnelle sur place : quel choix pour une architecture complexe ?

La toiture est la couronne du bâtiment, et le choix entre des fermes de toit préfabriquées en usine et une charpente taillée sur mesure sur le chantier est une décision stratégique, surtout face à une architecture complexe. L’approche traditionnelle offre une flexibilité maximale sur site, permettant des ajustements en temps réel pour s’adapter aux imprévus ou à des designs organiques. Cependant, cette flexibilité a un coût en termes de temps, de précision et de performance, particulièrement dans le climat canadien.

Les fermes de toit usinées, conçues par modélisation 3D et assemblées dans des conditions contrôlées, offrent une précision millimétrique. Cette précision garantit des jonctions parfaites, ce qui est fondamental pour une étanchéité à l’air optimale et une performance énergétique supérieure. De plus, la rapidité de montage sur le chantier réduit l’exposition de la structure aux intempéries et diminue les coûts de main-d’œuvre, un avantage non négligeable pendant les hivers canadiens. L’idée reçue selon laquelle les fermes usinées sont limitées aux toits simples est aujourd’hui dépassée. Les logiciels de conception modernes permettent de créer des structures complexes, incluant facilement des éléments de haute performance comme le « talon surélevé » (raised-heel truss), qui crée un espace suffisant pour une isolation pleine sur toute la surface du plafond, jusqu’au-dessus du mur extérieur, éliminant ainsi un pont thermique majeur.

Le tableau suivant, basé sur des analyses du secteur de la construction durable au Canada comme celles de publications spécialisées telles que La Maison du 21e siècle, résume les points clés de cet arbitrage.

Pour une architecture complexe, le choix n’est donc plus une simple question de faisabilité, mais de priorité. Si la priorité absolue est la performance énergétique et la rapidité d’exécution, la technologie des fermes usinées est aujourd’hui la solution la plus robuste et la plus rentable.

Le danger de couper dans les solives pour passer les tuyaux et comment le renforcer

C’est un scénario trop fréquent sur les chantiers : un plombier ou un électricien se retrouve face à une solive en bois massif qui bloque le passage d’un tuyau et décide de percer ou, pire, d’entailler la pièce de bois pour se frayer un chemin. Cet acte, souvent réalisé par souci de commodité, est un point de rupture structurel majeur. Une solive est conçue pour travailler sur toute sa hauteur ; la partie supérieure travaille en compression et la partie inférieure en tension. Couper des fibres dans ces zones critiques, surtout près du centre de la portée, affaiblit considérablement la capacité portante du plancher, pouvant entraîner un affaissement, des vibrations excessives ou même une défaillance à long terme.

Le Code National du Bâtiment fournit des règles strictes sur la taille et l’emplacement des trous dans les solives, généralement confinés au tiers médian de la hauteur de la pièce, là où les contraintes sont les plus faibles. Ignorer ces règles compromet l’intégrité de la structure. L’intelligence constructive consiste à anticiper ces conflits et à les résoudre en amont. La meilleure solution est d’éviter complètement le perçage des solives pleines en choisissant des poutrelles conçues à cet effet, comme les poutrelles ajourées.

Si la coupe est inévitable ou si l’on doit intervenir sur une structure existante, un renforcement est impératif. Plusieurs solutions existent pour restaurer la capacité de la solive affaiblie :

• Respecter les dimensions maximales : Toujours se référer aux abaques du fabricant ou au Code pour connaître le diamètre maximal des trous autorisés.
• Positionner les perçages stratégiquement : Les trous doivent être placés aussi près que possible de l’axe neutre (le centre de la solive) et loin des points d’appui.
• Installer des renforts métalliques : Des plaques en acier galvanisé, conçues spécifiquement pour cet usage, peuvent être vissées de part et d’autre de l’ouverture pour redistribuer les efforts.
• Boulonner des renforts en bois : L’ajout de sections de bois d’ingénierie (LVL) boulonnées sur les côtés de la solive endommagée permet de compenser la perte de résistance.
• Utiliser des poutrelles en I avec zones prédéfinies : Certains fabricants intègrent des zones pré-perforées dans l’âme de leurs poutrelles en I, indiquant les seuls endroits où le passage est sécuritaire.

Le message est clair : une solive n’est pas un simple morceau de bois, c’est un composant d’ingénierie. Toute modification doit être réfléchie et, si nécessaire, validée par un ingénieur en structure.

Dans quel ordre lever les murs pour assurer la stabilité au vent pendant le chantier ?

La phase de levage des murs est l’un des moments les plus critiques et les plus visuellement spectaculaires d’un chantier d’ossature bois. C’est aussi une période de grande vulnérabilité. Un mur fraîchement levé, avant d’être connecté à la structure du toit et aux murs de refend, agit comme une grande voile face au vent. Un coup de vent violent peut le faire basculer, créant un risque majeur pour la sécurité des travailleurs et pouvant endommager la structure. La « chorégraphie de montage » – l’ordre dans lequel les murs sont levés et contreventés – est donc une procédure de sécurité et de qualité essentielle.

La pratique standard, dictée par la logique structurelle et les normes de sécurité comme celles de la CNESST au Québec, consiste à commencer par les murs porteurs principaux. Une fois ces murs levés, ils doivent être immédiatement sécurisés avec un contreventement temporaire robuste, ancré solidement au plancher. Ensuite, on procède au montage des murs de refend (les murs perpendiculaires qui assurent la stabilité latérale de l’ensemble), créant ainsi une structure en « L » ou en « T » beaucoup plus stable. Enfin, les murs non porteurs sont installés. Cet ordre garantit qu’à chaque étape, la structure gagne en rigidité et en résistance aux charges latérales.

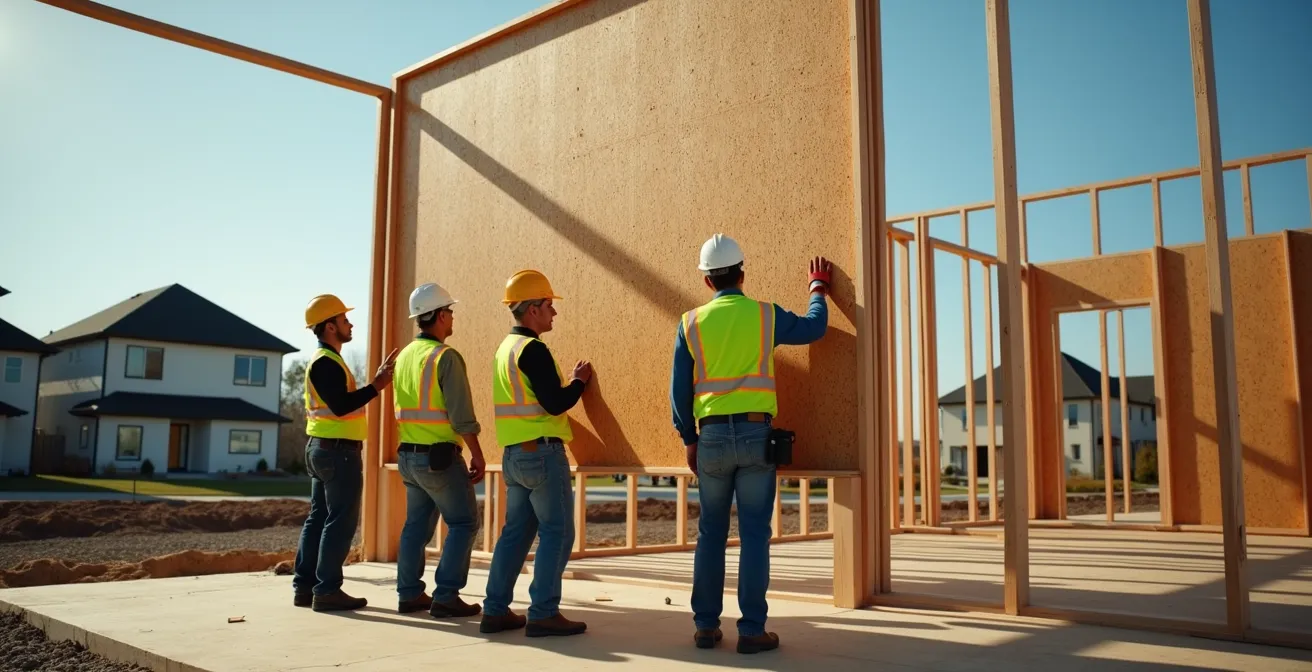

L’utilisation de murs préfabriqués en usine, comme ceux que l’on voit en cours d’installation sur cette image, optimise ce processus. Les panneaux arrivent sur le chantier avec une précision dimensionnelle parfaite, ce qui accélère l’assemblage et la mise en place des liaisons. Cette méthode transfère une partie du risque hors site et assure des jonctions plus précises et plus étanches, un atout majeur pour atteindre les objectifs de haute performance énergétique. L’ordre de levage reste le même, mais la rapidité d’exécution réduit considérablement la fenêtre de vulnérabilité de la structure.

Laine de roche ou fibre de verre : le vrai test pour insonoriser un plafond de sous-sol

L’insonorisation d’un plafond, notamment celui d’un sous-sol, est un enjeu de confort majeur. La question se résume souvent à un duel entre deux produits phares : la laine de roche et la laine de fibre de verre. Si les deux sont des isolants thermiques efficaces, leur performance acoustique et leur comportement au sein d’un système de plancher sont très différents. Le « vrai test » ne se limite pas à la valeur R, mais intègre la densité, la gestion de l’humidité et la capacité à remplir entièrement la cavité.

La laine de roche se distingue par sa densité nettement plus élevée. Cette masse supplémentaire est un atout majeur pour bloquer les bruits aériens (voix, télévision). De plus, sa structure rigide lui permet de rester parfaitement en place dans les cavités, sans s’affaisser avec le temps, ce qui garantit l’absence de vides qui deviendraient des autoroutes pour le son. La fibre de verre est moins dense, ce qui la rend moins performante contre les bruits aériens à épaisseur égale. Son principal avantage est son coût plus faible.

Cependant, pour un maître charpentier, la vision doit être plus large. La performance d’un isolant s’évalue dans un système complet. La cellulose injectée à haute densité, par exemple, offre une performance acoustique et thermique supérieure en éliminant 100% des vides. Son application par injection garantit un remplissage parfait autour de la plomberie, du câblage et des irrégularités de la charpente, là où les matelas de laine laissent souvent des failles. Le tableau suivant compare ces trois options sur des critères clés pour un projet au Canada.

Ce comparatif, inspiré par les analyses de performance des matériaux de portails spécialisés comme Voir Vert, met en lumière les nuances essentielles pour un choix éclairé.

Pour l’insonorisation d’un plafond, la laine de roche reste un excellent choix alliant performance et facilité de pose. Toutefois, pour une performance acoustique et thermique sans compromis, la cellulose injectée représente la solution système la plus aboutie, bien que plus complexe à mettre en œuvre.

Comment intégrer un limon d’escalier en acier central dans un décor résidentiel chaleureux ?

L’escalier avec limon central en acier est un élément de design très prisé pour son esthétique minimaliste et industrielle. Cependant, d’un point de vue thermique, il représente un défi majeur. L’acier est un excellent conducteur de chaleur. S’il est directement ancré dans une dalle de béton non isolée ou s’il traverse l’enveloppe du bâtiment, il devient un pont thermique majeur, une véritable autoroute pour le froid qui se propage dans la structure et rayonne dans l’espace de vie. L’intégrer dans un décor chaleureux n’est donc pas qu’une question de design (l’associer au bois, par exemple), mais avant tout un défi technique : il faut « désamorcer » thermiquement cette pièce métallique.

L’erreur classique est de se concentrer uniquement sur la fixation mécanique, en ignorant la continuité thermique. La solution réside dans la création d’une rupture de pont thermique à la source, c’est-à-dire au point de contact entre l’acier et la structure principale du bâtiment. Sans cette désolidarisation, le limon agira comme un radiateur froid en hiver, provoquant de l’inconfort et potentiellement de la condensation à sa base. L’objectif est de traiter ce point de fixation avec la même rigueur que l’on traite une fenêtre ou une porte.

Pour réussir cette intégration technique et esthétique, une planification rigoureuse est nécessaire. Les solutions existent et doivent être intégrées dès la phase de conception de la structure.

En appliquant ces principes, l’escalier en acier peut devenir un élément de design fort sans compromettre la performance énergétique de l’enveloppe. Il passe d’un statut de passif thermique à celui de pièce de résistance esthétique et fonctionnelle.

Comment réussir le test de la porte soufflante (Blower Door) du premier coup ?

Le test de la porte soufflante (ou test d’infiltrométrie) est le moment de vérité pour une construction haute performance. Il ne mesure pas la qualité de l’isolant, mais bien l’étanchéité à l’air de l’enveloppe. Réussir ce test du premier coup n’est pas une question de chance, mais le résultat d’une stratégie méticuleuse appliquée tout au long du chantier. Au Québec, le programme Novoclimat, une référence en matière d’efficacité énergétique, impose une exigence stricte : un résultat inférieur ou égal à 1,5 changement d’air à l’heure (CAH) à 50 Pascals. C’est deux fois plus performant qu’une maison standard qui se situe souvent autour de 3 à 3,5 CAH.

Attendre la fin du chantier pour réaliser le test est une recette pour l’échec. Une fois les plaques de plâtre posées, localiser et colmater les fuites devient une opération complexe, invasive et coûteuse. L’intelligence constructive impose une approche préventive : le test en deux temps. Cette stratégie, fortement recommandée par des organismes comme Écohabitation, consiste à réaliser un premier test d’infiltrométrie intermédiaire. Ce pré-test a lieu après la pose du pare-air/vapeur et l’installation des fenêtres, mais avant la pose de l’isolant et du gypse.

À ce stade, toutes les jonctions critiques sont encore visibles et accessibles : liaisons murs-planchers, pourtours des fenêtres, passages des câbles et tuyaux à travers le pare-air. Le test met le bâtiment en dépression, et il devient facile de repérer les fuites avec une poire à fumée ou une caméra thermique. Les corriger ne prend que quelques minutes avec du ruban adhésif approprié ou du scellant acoustique. Ce surcoût minime pour un pré-test est un investissement qui garantit non seulement le succès du test final, mais aussi une performance réelle et durable du bâtiment. C’est la différence entre viser la conformité et viser l’excellence, comme le standard Passivhaus qui exige moins de 0,6 CAH.

En définitive, la conception d’une charpente avancée est un exercice d’anticipation. Pour garantir une performance optimale dès la conception, l’étape suivante consiste à intégrer ces principes dans vos propres plans et devis, en traitant la charpente non plus comme une ossature passive, mais comme le véritable cerveau de l’efficacité énergétique du bâtiment.
